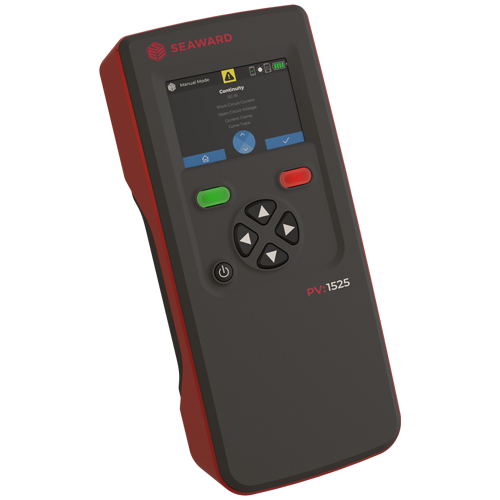

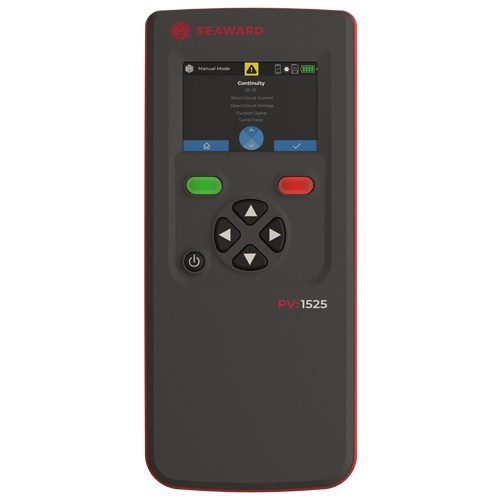

GMC Seaward PV1525 PV-installatietester 1500V 25A
GMC Seaward PV1525 PV-installatietester 1500V 25A
€2.879,00 excl. btw
(3.483,59 incl. btw)De oplossing voor allround installateurs en inspecteurs! De meeste installaties zijn inmiddels voorzien van grotere strings, vaak boven 1000V. Dit in combinatie met hogere stromen (bifaciale panelen) gaat het vaak ten koste van de apparatuur. De nieuwste Seaward PV1525 biedt de oplossing, hogere spanningen en stromen zijn geen probleem meer voor deze veelzijdige PV tester!
Twijfel je welke PV tester past bij jouw toepassing? Vraag het onze specialist. Bel op 06 24 11 95 18. Liever appen? Stuur een WhatsApp (altijd snel reactie!)
GMC Seaward PV1525 PV-installatietester voor zonnepanelen tot 1500V DC en 25A
De Seaward PV1525 is een draagbare PV-installatietester voor installateurs en onderhoudstechnici die zonnepaneleninstallaties testen tot 1500 V DC en 25 A. Het apparaat meet openklemspanning, kortsluitstroom, isolatieweerstand en aardcontinuïteit.
Daarmee ondersteunt de PV1525 elektrische veiligheidscontroles en prestatiemetingen aan residentiële en commerciële PV-installaties. Zoek je een tester voor strings met een hoge spanning? Bekijk ook onze 1500 V zonnepanelen testers en vergelijk de beschikbare uitvoeringen.
PV-installaties testen tot 1500 V DC en 25 A
Met de Seaward PV1525 controleer je PV-strings binnen het opgegeven meetbereik. De tester combineert de volgende meetfuncties:
- Open-klemspanning (Voc): meet de spanning van een PV-string tot 1500 V DC.
- Kortsluitstroom (Isc): meet de kortsluitstroom tot 25 A DC.
- Isolatieweerstand: test met instelbare testspanningen van 250, 500, 1000 en 1500 V.
- Aardcontinuïteit: controleer de continuïteit van beschermingsleidingen met een teststroom van meer dan 200 mA bij 2 Ω.
- Bedrijfsstroom en vermogen: voer metingen uit in combinatie met de draadloze PV:1500 stroomtang.
Zo beschik je over meetfuncties voor zowel elektrische veiligheidscontroles als stroom- en vermogensmetingen. Zoek je een tester voor een andere toepassing? Bekijk dan ook onze andere 1500 V PV-installatietesters.
Meetresultaten opslaan en verwerken met Bluetooth
De Seaward PV1525 heeft een 3,5-inch kleurendisplay met achtergrondverlichting en een intern geheugen met 1.000 opslagplaatsen. Je koppelt meetresultaten aan installatiegegevens voor een overzichtelijke administratie van je meetwerk.
Via Bluetooth draag je resultaten over naar de bijbehorende mobiele app. Hiermee kun je meetgegevens bekijken en verder verwerken. Ook ondersteunt de tester draadloze firmware-updates via de app.
Voor gebruik op locatie beschikt de PV1525 over:
- Verlichte functietoetsen voor bediening en navigatie.
- Een handmatige meetmodus voor diagnostische tests.
- Een oplaadbare LiPo-accu.
- Een gewicht van 1 kg.
- Afmetingen van 265 × 115 × 78 mm.
Meegeleverde accessoires bij de Seaward PV1525
De Seaward PV1525-kit wordt geleverd met accessoires voor het aansluiten, meten en verwerken van je testresultaten:
- Seaward PV1525 PV-installatietester.
- Set rode, zwarte en gele 4 mm-meetprobes met afneembare krokodillenklemmen.
- Set gele en zwarte meetsnoeren van het instrument naar MC4-aansluitingen.
- Oplaadbare LiPo-accu.
- Acculader.
- Draadloze PV:1500 stroomtang.
- SS200LR instralingsmeter.
- Montageklem voor bevestiging op een zonnepaneel.
- Draagtas.
- Beknopte handleiding.
- SolarCert-softwarelicentie.
Wil je PV-installaties tot 1500 V DC en 25 A testen? Vraag nu een offerte aan voor de Seaward PV1525-kit. Bespreek je meetwerkzaamheden met onze specialist en kies de uitvoering die aansluit op jouw inspecties.
Bekijk onze instralingsmeters voor het meten van zoninstraling bij PV-installaties.
| Merk |
Gossen Metrawatt |
|---|---|
| Categorieën |
1500V Zonnepanelen testers Testers voor zonnepanelen |
| EAN code |
4012932137262 |
| Max. systeemspanning |
1500V |
Specificaties GMC Seaward PV1525 Solar Tester
| Eigenschap | Waarde |
|---|---|
| Open circuit spanning (PV-terminals) | 5,0 – 1500 V DC (resolutie 0,1 V) |
| Kortsluitstroom (PV-terminals) | 0,50 – 25,00 A DC (resolutie 0,01 A) |
| Maximaal vermogen | 37,5 kW |
| Aardcontinuïteit (4 mm terminals) | 0,05 – 199 Ω (resolutie 0,01 Ω), teststroom > 200 mA |
| Isolatieweerstand (4 mm terminals) | 0,05 – 300 MΩ (resolutie 0,01 MΩ), testspanningen 250/500/1000/1500 V |
| Netspanning (Rpe) meten | 30 – 440 VAC/DC (resolutie 1 V) |
| Stroom met clamp (PV:1500 clamp) | 0,1 – 40 A (AC & DC, resolutie 0,1 A) |
| Vermogensmeting (met clamp) | 0,50 – 40 kW (resolutie 0,01 kW) |
| Geheugen | Opslag voor 1000 metingen |
| Display | 3,5″ kleurenbeeldscherm met backlight |
| Batterij | 11,55 V, 2930 mAh LiPo |
| Afmetingen | 265 × 115 × 78 mm |
| Gewicht | 1 kg |
| Connectiviteit | Bluetooth (data-overdracht + firmware updates) |
Meetfuncties & prestaties
| Functie | Bereik | Resolutie | Nauwkeurigheid / details |
|---|---|---|---|
| Open circuit spanning (Voc) | 5 – 1500 V DC | 0,1 V | – |
| Kortsluitstroom (Isc) | 0,50 – 25,00 A DC | 0,01 A | – |
| I‑V curve tracing (PV1525‑IV) | Tot 1500 V / 25 A | – | Realtime grafiekanalyse |
| Aardcontinuïteit | 0,05 – 199 Ω | 0,01 Ω | Teststroom > 200 mA |
| Isolatieweerstand | 0,05 – 300 MΩ | 0,01 MΩ | Testspanningen 250/500/1000/1500 V |
| Netspanning meten (Rpe) | 30 – 440 VAC/DC | 1 V | – |
| Stroom via clamp | 0,1 – 40 A (AC/DC) | 0,1 A | – |
| Vermogensmeting | 0,50 – 40 kW | 0,01 kW | – |
Downloads GMC Seaward PV1525 Solar Tester
Veelgestelde vragen over de Seaward PV1525
Wat meet de Seaward PV1525?
De Seaward PV1525 meet open-klemspanning, kortsluitstroom, isolatieweerstand en aardcontinuïteit. Met de draadloze PV:1500 stroomtang voer je daarnaast bedrijfsstroom- en vermogensmetingen uit.
Wat zijn de maximale spanning en kortsluitstroom?
De PV1525 ondersteunt open-klemspanningsmetingen tot 1500 V DC en kortsluitstroommetingen tot 25 A DC. Controleer vóór iedere meting of de te testen PV-string binnen alle opgegeven grenzen van het instrument valt.
Kan de standaard Seaward PV1525 I-V-curves meten?
Nee. De standaard PV1525 heeft geen I-V-curvefunctie. Voor het meten en weergeven van I-V-curves heb je de Seaward PV1525-IV nodig.
Welke testspanningen zijn beschikbaar voor isolatieweerstand?
Je kunt kiezen uit 250, 500, 1000 en 1500 V. De geschikte testspanning hangt af van de installatie en de voorgeschreven meetprocedure.
Wordt een instralingsmeter meegeleverd?
Ja. De beschreven PV1525-kit bevat de SS200LR instralingsmeter en een montageklem voor bevestiging op een zonnepaneel.
Kan ik meetresultaten opslaan en overzetten?
Ja. De tester heeft 1.000 opslagplaatsen. Via Bluetooth zet je meetresultaten over naar de bijbehorende mobiele app voor het bekijken en verder verwerken van de gegevens.
