Het instrument produceert een I-V curve en meet alle parameters van zowel afzonderlijke panelen als een compleet systeem met een maximum van 1.000 V en 15 A. De Elektro Lijn I-V 400w kan worden gebruikt voor het controleren van de kwaliteit van fotovoltaïsche panelen, alsmede voor het vergelijken van afzonderlijke panelen in een grotere installatie. Het instrument meet naast spanning en stroom tevens de intensiteit van de zonnestraling, de invalshoek van deze straling en de temperatuur van de panelen. De verzamelde data wordt vervolgens verwerkt en vertaald naar Standaard Test Condities (STC), zodat een vergelijking kan worden gemaakt tussen de gemeten waarden en de opgegeven waarden van de fabrikant. Dit instrument verricht diverse metingen volgens NPR5310 blad 65.

I-V karakteristiek meting

• Synchronisatie met de Solar-02 afstandsunit (optioneel)
• Meting van de uitgangsspanning van de module/string tot 1.000 V DC
• Meting van de uitgangsstroom van de module/string tot 15 A DC
• Meting van vermogen van de module/string
• Meting van de stralingsintensiteit in W/m² met referentie sensor
• Meting van de temperatuur van de module (automatisch of met een externe sonde)
• Numerieke en grafische weergave van de I-V curve
• Meting van de weerstand van een serie fotovoltaïsche modules (string)
• Mechanische inclinometer voor bepaling van de invalshoek van de zonnestraling

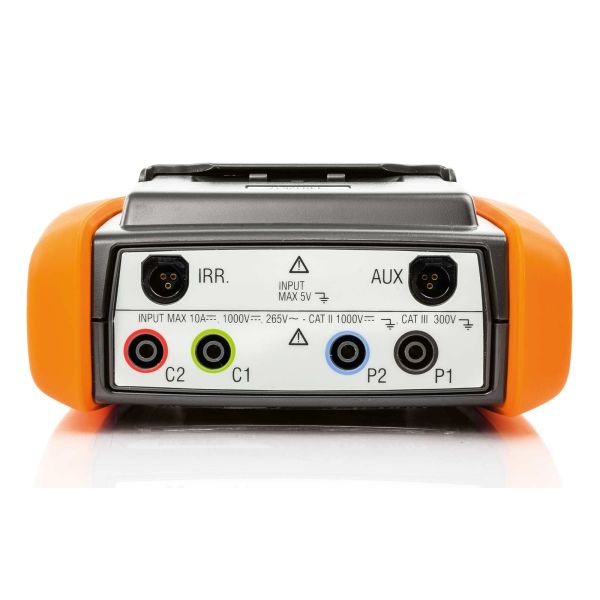

• 4-draads meetmethode
• Extrapolatie tot Standaard Test Condities (STC = 1.000 W/m², 25 °C)
• Mogelijkheid tot evaluatie van testresultaten met OK / Niet OK
• Tot 30 types fotovoltaïsche modules in interne database (door gebruiker te onderhouden)

Algemene eigenschappen

• Intern geheugen voor opslag van testresultaten
• Mogelijkheid tot oproepen van opgeslagen testresultaten in het display
• Optische USB-poort voor connectie met een PC
• Helpfunctie in het display

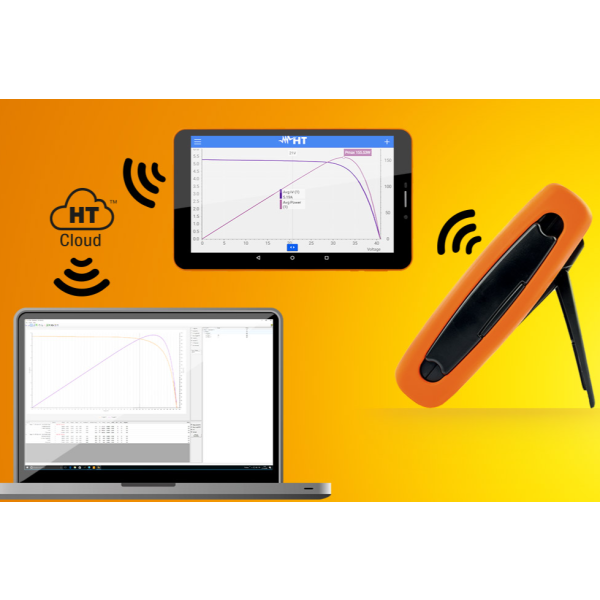

• Wifi communicatie
