Veilig en nauwkeurig circuitimpedanties meten

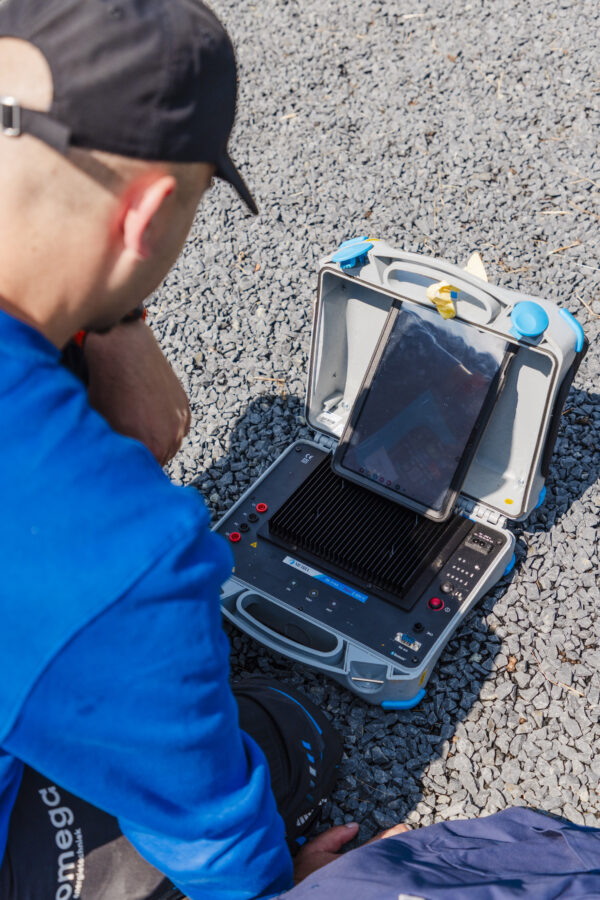

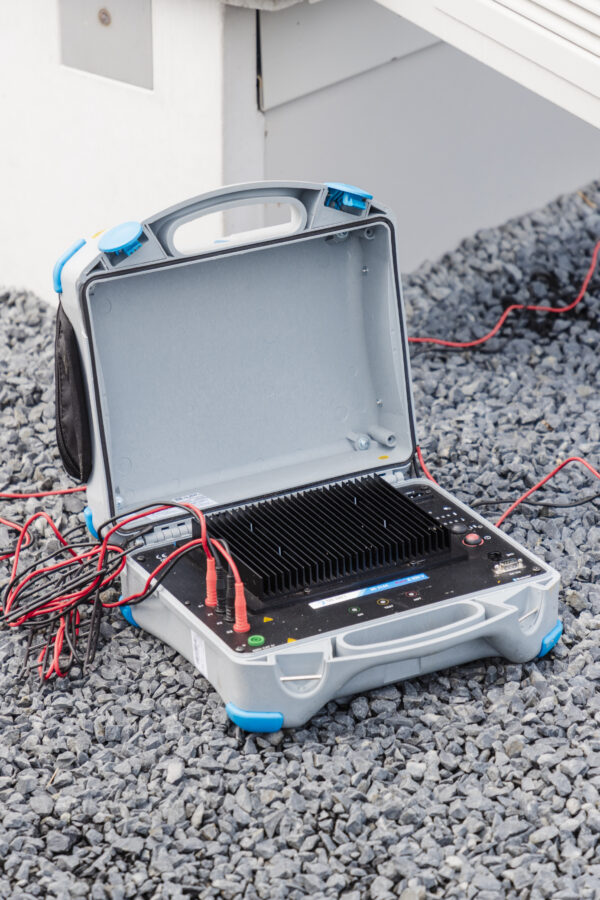

Voor het correct meten van de impedantie van foutstroomketens bij transformatoren, generatoren, turbines en vergelijkbare industriële installaties is een nauwkeurige en veilige meetmethode nodig. Krachtige meetoplossingen en rapportagesoftware zijn noodzakelijk om de gewenste (hoge) teststroom te genereren en meetresultaten vast te leggen. Metrel heeft hiervoor een krachtige meetinstrumenten ontwikkeld: de MI3144 Euro-Z 440V en Euro-Z 800V. De MI3144 Euro-Z 800V circuitimpedantie meetkoffer is een veilige CAT-IV 600V meetkoffer voor het meten van circuitimpedanties. Beide modellen zijn gebouwd op het moderne en gebruiksvriendelijke inspectieplatform van Metrel. De Euro-Z 800V bedien je via de aMESM Android App, een Metrel EurotestXD installatietester of een Metrel MultiServicerXD machine- en panelentester. De meetkoffers beschikken over een batterij- en netvoeding, zijn in te stellen met een maximale teststroom van 300A en voorzien van een 4-draads aansluiting. Hierdoor vind je de instrumenten zeker terug in uiteenlopende meet- en inspectiesituaties.

De belangrijkste eigenschappen op een rij

• Nauwkeurige 4-draads 220A Z-Line en Z-Loop impedantietester;
• Hoog bereik impedantiemetingen in 440V, 16Hz … 420Hz AC-circuits;
• Weerstandverschil metingen (o.a. overgangsweerstand) met hoge stroom (300A)
• Aardingsfout-analyse met contact-, aanraak- en stapspanning;
• Galvanisch gescheiden voltmeter voor deelmeting contactspanningen;
• Selecteerbare testbelasting van 33,3% tot 100%;
• Voorzien van batterij- en netvoeding;
• IP65 bij een gesloten koffer, IP54 bij een geopende koffer;
• Veiligheidscategorie CAT-IV 600V;

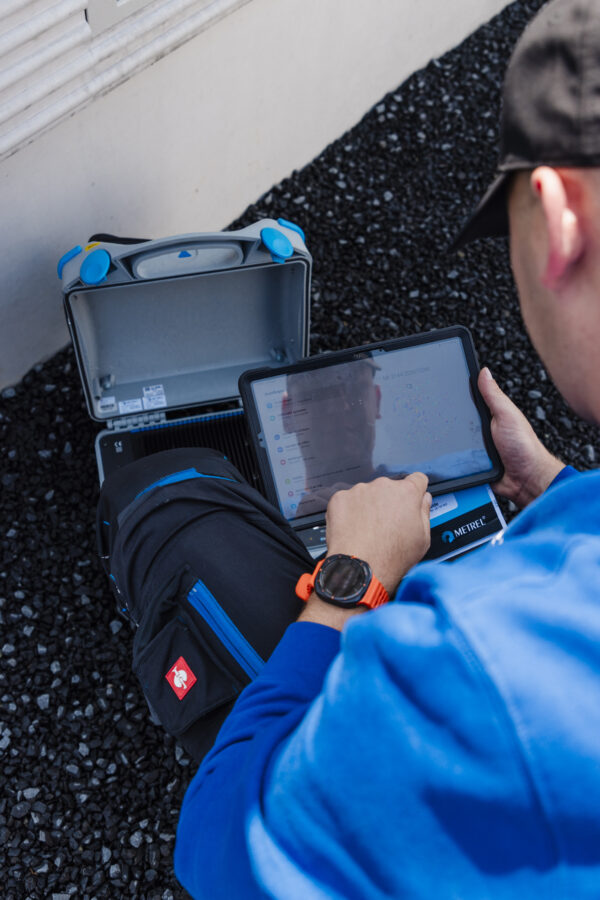

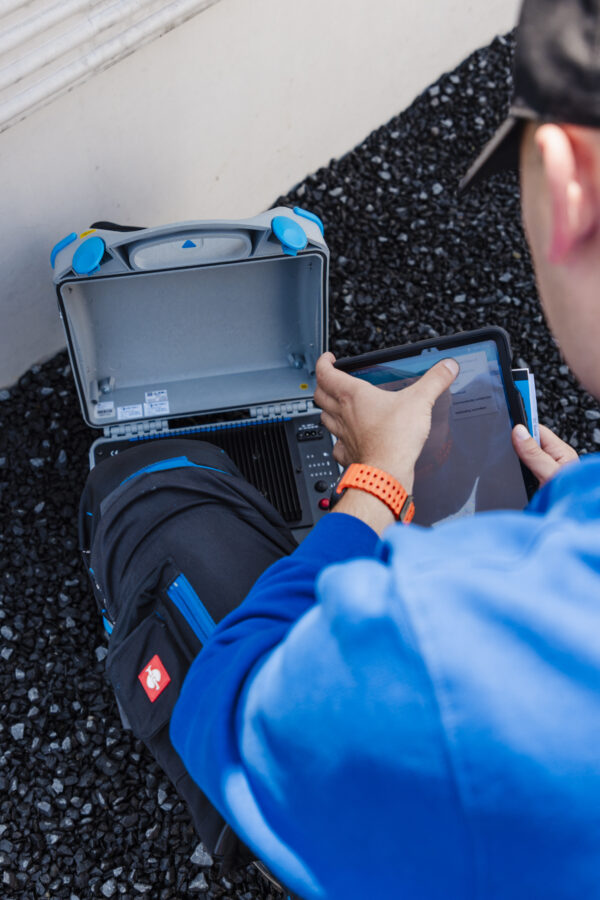

• Bluetooth communicatie met aMESM, EurotestXD en MultiServicerXD;
• Door het “black box ontwerp” bedien je de Euro-Z op afstand.

MI3144ST Standaard set wordt geleverd met

• Instrument MI 3144 Euro Z 800 V
• Netsnoer
• RS232-PS / 2-kabel
• Meetsnoer 5 m, zwart, 2 st
• Meetsnoer 5 m, rood, 2,5 mm2, 2 st
• Meetsnoer 50 m, rood, 2,5 mm2 *
• Testkabel 20 m, zwart
• Meetsnoer 50 m, groen *
• Grote Kelvin-testclip, 2 stuks
• Krokodillenklem, zwart, 2 stuks
• Krokodillenklem, rood, 2 st
• Krokodillenklem, groen
• Testprobe, zwart, 2 stuks
• Testprobe, rood, 2 stuks
• G klem
• Weerstandssonde van het menselijk lichaam
• Teststaafje, 2 stuks
• Trapsgewijze spanningsplaten, 2 stuks
• Metrel aMESM Android PRO P 1102-AND licentiesleutel geïntegreerd in instrument
• Korte handleiding
• kalibratiecertificaat
• Beschermende tas voor accessoires

MI3144EU Euro set wordt geleverd met

• Testkabel 5 m, groen
• Testsnoer op een kabelhaspel, 75 m, rood, 2,5 mm2, groen
• Professionele huidige aardpen, 42 cm
• 1-fase flexibele stroomtang 3000/300/30 A / 1 V (A 1609) met 5 m verlengkabel stroomtang (A 1648)
• Metrel aMESM Android PRO P 1102-AND licentiesleutel geïntegreerd in instrument
• Jumbo koffer met houder voor verlengkabelhaspel
