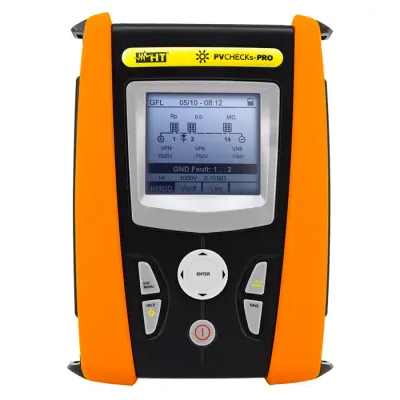

De PVChecks-PRO is een mutifunctioneel testinstrument voor het uitvoeren van alle veiligheidsmetingen aan PV-installaties. Het toestel test de veiligheid en functionaliteit van de installatie volgens IEC/EN62446, SCIOS Scope 12 en de InstallQ erkenningsregeling voor zonnestroomsystemen. Met één enkele GO-toetsaanslag voert de PVChecks-PRO een serie testen uit aan een enkele of serie van strings, waaronder:

• Meting en beoordeling met direct resultaat (OK|NO) van de continuïteit van de beschermingsleiding met > 200 mA teststroom.
• Polariteit
• IVCK met meting van openklemspanning tot 1.500 V DC en meting van kortsluitstroom lsc tot 40 A
• Isolatieweerstand met testspanning tot 1.500 V DC, zelfs op spanningvoerende PV-installaties

IVCK
Meting van openklemspanning (Voc) tot 1.500 V DC
Meting van kortsluitstroom (lsc) tot 40 A

Met de optionele Solar-03 afstandsunit, in combinatie met de HT305 referentiecel en de PT305 temperatuuropnemer, kan de actuele zonnestralingsintensiteit en paneeltemperatuur worden gemeten en via Bluetooth^® draadloos naar de PVChecks-PRO worden gecommuniceerd. Met deze meetwaarden kan de Voc en lsc worden omgerekend naar STC (Standaard Test Condities, 1.000 W/m², 25 ºC) om de bepalen of een paneel (nog) voldoet aan de opgegeven specificaties.

In de interne database van het toestel zijn de waarden van de meest toegepaste modules beschikbaar. Aanvullende modules kunnen worden toegevoegd.

Isolatieweerstand
Meting en beoordeling met direct resultaat (OK|NO) van de isolatieweerstand van de actieve geleiders van een paneel, string of volledig fotovoltaïsch veld, volgens de vereisten van NEN-EN-IEC62446-1 en NEN-EN61557-2, zonder gebruik van een externe schakelaar om de positieve en negatieve aansluitingen kort te sluiten. Met een enkele test worden de isolatieweerstandwaarden van zowel de negatieve als positieve zijde van het veld weergegeven, waarmee de gebruiker de mogelijke fout gemakkelijk kan lokaliseren.

Het toestel beschikt over de diagnostische functies Diëlektrische Absorptie Ratio (DAR) en Polarisatie Index (PI), waarmee de huidige staat van elektrische isolatie kan worden bepaald.

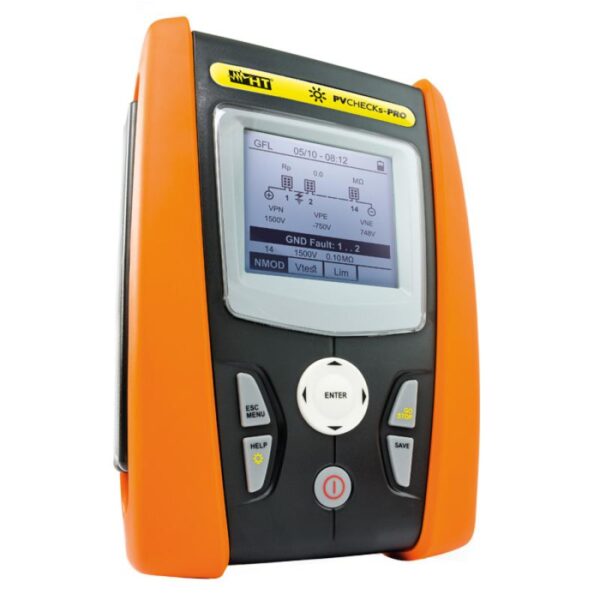

Met de GFL-functie (Ground Fault Locator) kan de locatie van een isolatiefout (< 0,23 MegaOhm) door bijvoorbeeld water of beschadiging worden gevonden in een string van PV-panelen .
